ihazlarınızın ansızın bozulduğu bir anı hatırlıyor musunuz? Ya da üretim hattında açıklanamayan arızalarla karşılaştınız mı? Peki, aşırı yüklenme nedeniyle kabloların ısındığına tanık oldunuz mu? Tüm bu sorunların temelinde çoğu zaman iki elektriksel problem yatar; aşırı akım ve gerilim dengesizlikleri. Elektrik devrelerinde bu iki sorun meydana geldiğinde, hem elektronik cihazlar hem de tesisatlar açısından üretim kayıplarından yangın riskine kadar uzanan ciddi riskler ortaya çıkar.
Peki elektronik cihazlarımızı aşırı akım ve gerilim dalgalanmalarına karşı korumazsak ne olur?
Öncelikle yaşam alanımız olan konutlarımızı düşünelim. Soğuk bir kış gününde kombinizin çalışmayı durdurduğu, özellikle iklim dengesizliğinin arttığı son dönemlerde sıcak bir yaz gününde klimanızın çalışmadığı ya da buzdolabınızın içindeki yiyeceklerin bozulduğunu düşünün. Gerilim dengesizliği ya da aşırı yüklenmeye karşı korumasız olan elektronik cihazlarda bu tür istenmeyen arızalar gerçekleşebilir. Bunun sonucunda ise yüksek onarım masrafları, konfor kayıpları ve günlük yaşamımızın aksaması gibi sorunlarla karşı karşıya gelebiliriz. Endüstriyel sistemlerde ise üretim hatlarında kullanılan motorlarda, kontrol veya otomasyon sistemlerinde gerilim dengesizliği ya da aşırı yüklenme kaynaklı oluşan arızalar tüm hattı durdurabilir. Bu da saatlerce, belki de günlerce üretim kaybı yani maddi zarar demektir. Bu durumda yalnızca elektronik cihazların değil, iş sürekliliğinin ve müşteri güveninin de zarar görmesi kaçınılmaz bir durum olur.
Peki, aşırı akım nedir, neden meydana gelir ve elektriksel sistemlerimizi bu tehlikeye karşı nasıl koruyabiliriz?
Aşırı akım, elektrik sistemlerinde aşırı yüklenme, kısa devre, motorların ilk kalkışta çektiği yüksek akım, hatalı bağlantılar veya arızalı ekipmanlar nedeniyle oluşur. Uzun süre devam ettiğinde ise elektronik cihazlarda ciddi hasara, kabloların yanmasına hatta yangına yol açabilir. Bu riskleri önlemek için geliştirilen aşırı akım röleleri, belirlenen sınırların üzerindeki akımı algılayarak devreyi keser ve elektronik cihazları güvenle korur. Gerilim dalgalanması ise şebeke geriliminin standart değerlerin üzerine çıkması veya altına düşmesiyle meydana gelir. Enerji iletim hatlarındaki arızalar, transformatör dengesizlikleri ya da yüksek güçlü cihazların ani devreye girmesi bu dalgalanmalara neden olabilir. Diğer yandan apartman ve site gibi ortak şebeke kullanılan alanlarda aynı anda çalışan güçlü cihazlarda ani yüklenmeler oluşturarak gerilim dengesizliği oluşturabilir. Bu durum, elektronik cihazlara ve endüstriyel ekipmanlara zarar vererek veri, üretim ve maddi kayıplara yol açar. Elektrik sistemlerinde oluşabilecek aşırı veya düşük gerilim kaynaklı arızaların önüne
geçmek için, gerilim koruma röleleri geliştirilmiştir. Gerilim koruma röleleri, şebekeden gelen gerilimi sürekli izler ve belirlenen sınırların dışına çıkan gerilimde devreyi keserek elektriksel sistemleri güvence altına alır.
Standart uygulamalarda elektrik sistemlerinde güvenliği sağlarken, aşırı akıma karşı akım koruma röleleri, gerilim dalgalanmalarına karşı ise gerilim koruma röleleri kullanılmaktadır. Bu geleneksel yaklaşım, her ne kadar işlevsel olsa da bazı dezavantajları da beraberinde getirmektedir.
Koruma rölelerinin ayrı ayrı kullanılması, pano yerleşiminde fazladan alan gerektir, kablolama süreçleri karmaşıklaşır, bakım-onarım zorlaşır ve işçilik maliyetleri artar.

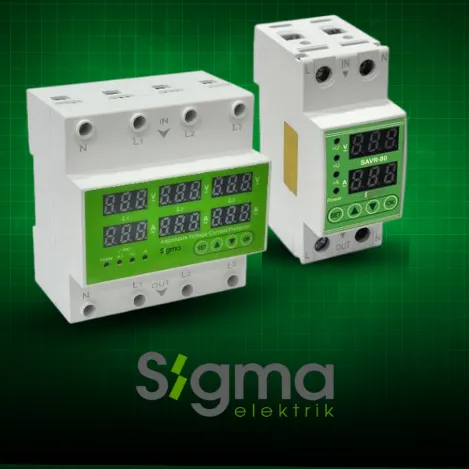

Sigma’nın Akım ve Gerilim Koruma İşlevini Tek Bir Rölede Buluşturan SAVR80 Serisi ile Tanışın!
Yerli Üretimde İlk Olmanın Gururuyla; Multifonksiyonel, Kompakt, İlham Verici!
Sigma’nın yeni nesil SAVR80 Ayarlanabilir Akım ve Gerilim Koruma Röle Serisi tüm bu sorunlara çözüm sunmak adına, tek bir rölede hem akım hem de gerilim koruması sağlayan multifonksiyonel ve kompakt bir çözüm olarak tasarlandı. Tek bir rölede hem akım hem de gerilim koruması sağlayan SAVR80 Serisi, elektronik cihazlarımızı korurken kurulumda sadeleşme ve panoda alandan tasarruf imkânı veriyor. Bununla birlikte aşırı akım, aşırı/düşük gerilim ve açma/yeniden devreye alma süre parametrelerinin ayrı ayrı ayarlanması ile de kullanıcılara tam esneklik ve her türlü aşırı akım ve gerilim dengesizliklerine karşı güvenilir bir koruma sağlıyor.
Sigma Elektrik, SAVR80 Serisi ile yalnızca sistem güvenliğini sağlamakla kalmaz; aynı zamanda kullanıcıları yüksek onarım masraflarından, üretim kayıplarından ve cihazların erken yıpranmasından kaynaklanabilecek maddi zararlardan da korur.
Kesintinin Sebebini Anlamak Artık Daha Kolay
SAVR80 Serisi’nin üzerinde bulunan akım ve gerilim LED göstergeleri, sistemde meydana gelen kesintinin nedenini akım mı yoksa gerilim kaynaklı mı olduğunu hızlı ve net bir şekilde analiz etme imkânı sunar.
Sigma Elektrik SAVR80 Serisi Ürün Portföyü

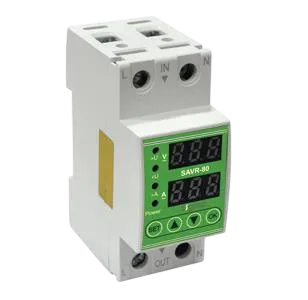

Monofaze SAVR80 Ayarlanabilir Akım Gerilim Koruma Rölesi
Monofaze SAVR80 Ayarlanabilir Akım Gerilim Koruma Rölesi, monofaze sistemler (konutlar, küçük işletmeler, atölyeler vb) için tasarlanmış hem akım hem gerilim koruması sağlayan kompakt bir çözümdür.
Kutup Sayısı: 1P+N
Akım Koruması: 1A-40A, 1A-63A, 1A-80A
Aşırı Gerilim Koruması: 230V-300V
Düşük Gerilim Koruması: 110V-210
Açma Süresi Süresi: 1-30sn Monofaze SAVR80 Ayarlanabilir Akım-Gerilim Koruma Rölesi, 1A–40A, 1A–63A ve 1A–80A olmak üzere üç farklı ürün versiyonuyla sunulmaktadır. Kullanıcılar, model bazlı olarak aşırı akım korumasını 1A ile 80A arasında istedikleri değerde ayarlayabilir. Aynı şekilde, aşırı gerilim koruması 230V ile 300V arasında; düşük gerilim koruması ise 110V ile 210V arasında istenilen değerde yapılandırılabilir. Şebekede meydana gelen aşırı akım veya gerilim dalgalanması durumunda, rölenin sistemi ne zaman devre dışı bırakacağı ve değerler normale döndüğünde ne zaman yeniden devreye alacağı kullanıcı tarafından belirlenen zaman parametreleriyle esnek bir şekilde ayarlanabilir.

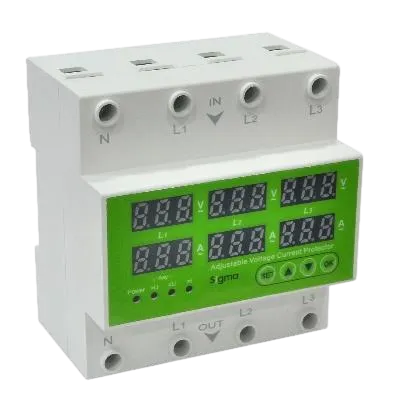

SAVR80 Trifaze Ayarlanabilir Akım Gerilim Koruma Röleleri
SAVR-80T1 3 Faz Birbirinden Bağımsız Çalışan Versiyon
SAVR-80T3 3 Faz Birlikte Çalışan Versiyon
SAVR-80T3 3 Faz Birlikte Çalışan Versiyon
SAVR-80T1 versiyonunda 3 faz birbirinden bağımsız çalışmaktadır. Yani, fazlardan herhangi birinde bir hata olduğunda röle sadece hatalı fazı devreden çıkarır, diğer fazlar çalışmaya devam eder. Bu versiyon üç fazın birbirinden bağımsız kullanıldığı sistemler, trifaze konutlar ve küçük işletmeler için ideal çözüm sunar. Kullanıcı aşırı akım, aşırı/düşük gerilim ve açma & yeniden devreye alma sürelerini istediği değerlerde belirleyebilir. Nötr hattında meydana gelen bir kopma durumunda faz gerilimleri dengesiz hale gelir. Bu dengesizlik elektronik cihazlarda arızalara, aşırı yüklenmelere ve yangın riskine yol açabilir. SAVR-80T1’in nötr koruması özelliği sayesinde sistem, bu tür risklere karşı etkin şekilde korunur.
SAVR-80T3 versiyonunda 3 faz birlikte çalışmaktadır. Yani, fazlardan herhangi birinde bir hata olsa bile röle üç fazı da devreden çıkarır. Parametreler normal sınırlara geri döndüğünde ise üç fazı da eş zamanlı olarak devreye alır. Bu versiyon, üç fazın birlikte çalıştığı endüstriyel ortamlar, fabrikalar ve üç fazlı motor/ekipmanlarda kullanılmak üzere geliştirilmiştir. Kullanıcı aşırı akım, aşırı/düşük gerilim ve açma & yeniden devreye alma sürelerini istediği değerlerde belirleyebilir. SAVR-80T1’de bulunan nötr koruma özelliğine ek olarak, SAVR-80T3’de faz asimetri koruması ve faz sırası hatası mevcuttur. Faz asimetri koruması sayesinde, faz asimetrisinden kaynaklanan dengesiz yüklerin motorlar ve diğer elektrikli ekipmanlarda aşırı ısınma ve hasara yol açması önlenmiş olur. SAVR-80T3’in bir diğer koruma özelliği ise faz sırası hatasıdır. Trifaze sistemlerde motorun dönüş yönü, fazların bağlanma sırasına göre belirlenir. Faz sırasının hatalı bağlanması, motorlarda geri dönüşü olmayan hasarlara yol açabilir. SAVR-80T3 fazlar yanlış bağlanmış ise bu hatayı tespit eder, elektrik devresini keserek motorun zarar görmesini önler.
Sonuç olarak, SAVR80 serisi; aşırı akım, aşırı/düşük gerilim, nötr kopması, faz asimetrisi ve faz sırası hatalarına karşı korumayı tek bir cihazda sunan, kompakt yapısıyla panoda yer tasarrufu sağlayan, kurulum ve bakım-onarım süreçlerini kolaylaştıran yenilikçi bir çözümdür. Sigma markasının güvencesiyle ve yerli üretimde ilk olmanın gururuyla sizlerle buluşmaktadır. Tüm bu özellikleriyle SAVR80 serisi, elektrik panolarınızda güvenliği, verimliliği ve yerli mühendislik gücünü bir araya getirerek fark oluşturur.
